 钢结构助手(TrueAssistant)

TrueAssistant是一款基于Excel的用钢量统计工具,可以方便地统计各种型钢的重量,提供了开放的材料库,并支持自定义材料表样式、公式扩展以及变截面材料

启动:

选择菜单 "开始" -> "程序" -> "TrueTable11.0" -> "钢结构助手"

使用:

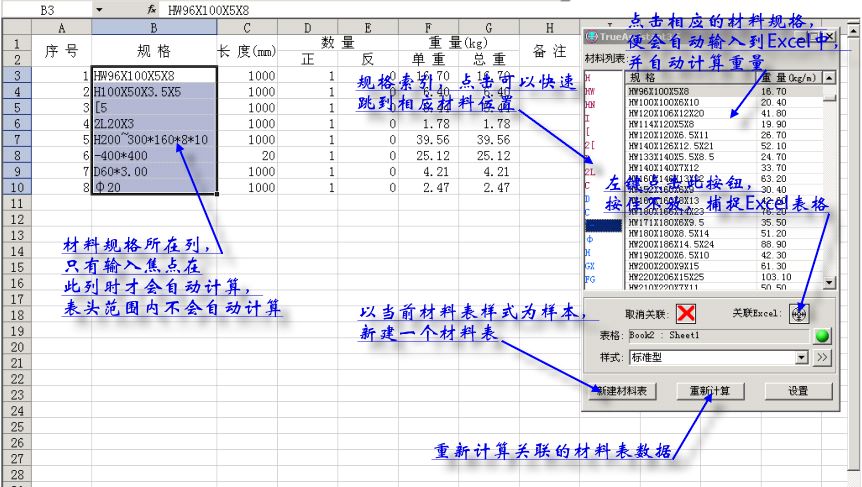

TrueAssistant启动后会自动打开一个材料表样本表格,或者关联一个已经打开的Excel表格;
如果要重新关联Excel表格,点击"捕捉"按钮,按住鼠标左键不放,拖拽到欲关联的Excel表格上;
如果成功关联到一个表格会显示绿灯,否则为红灯。

成功关联Excel表格后,将输入焦点放到“规格”所在列,点击TrueAssistant列表中的材料,就会自动输入到Excel 中,并自动计算其重量;
点击左边的材料索引,可以快速跳到对应的材料位置。如,选择"[",就可以快速跳到槽钢开始的位置;
材料索引列表中红色部分为材料索引,蓝色部分为公式扩展材料,点击这些条目,便会把相应的材料前缀输入到Excel表格中;这些材料只要按规定输入,程序就会自动计算其重量; 默认包括钢板("-"),钢管("%%c"),H型钢("H"),C型钢("C"),钢筋("φ"),矩形截面("GX"),方管("FG")的重量程序自动计算,表示方法如下:
  • 钢板 : -300*20,-300X20,-300~500*20
  • 钢管 : D60*3.00,%%c76X3.5,%%c76*3.5
  • H型钢 : H300*200*6*8,H300X200X6X8,H300x200x6x8,H300~500*200*6*8
  • C型钢 : C120*60*20*3,C120X60X20X3,C120x60x20x3
  • 钢筋 : φ12
  • 矩形截面 : GX50*40
  • 方管 : FG50*40*2


  • 注意,有效输入区域为:“规 格”所在列,包括表头以下的部分;如果当前的输入焦点不在有效输入区域,那么点击材料表是没有反应的。

    技巧:

    计算变截面材料
    通过符号"~"可以定义变截面,甚至可以定义多重变截面;
    如变截面H型钢:H300~500X260X6X8,H300~500X200~400X6X8;
    如变截面钢筋:φ12~20 。

    自定义材料表样式
    程序提供了两种材料表样式:标准型,简单型,用户可在此基础上进行修改,方法如下:
  • 点击"设置",选择"材料表样式"标签,选择要修改的样式,点击"编辑";
  • 程序会打开相应的样式文件,修改完毕后,保存即可;
  • 注意,材料表样式数据要与Excel表格的内容对应起来:
    表头行数:材料表表头行数,只有在表头行数以下部分输入材料才会自动计算
    规格:规格所在列,只有在该列输入数据,才能自动计算
    长度:长度所在列
    数量:数量所在列,如果有两个数量,即"正面"、"反面",以";"隔开
    重量:重量所在列,如果有两个重量,即"单重"、"总重",以";"隔开

  • 扩充材料库
    点击"设置",选择"常规"标签,点击“编辑”材料库文件;
    将数据添加到"用户自定义材料库"部分;
    材料表数据包括:规格,每米重(KG)。

    公式扩展
    如,定义方管公式 :
    表示方法: FGB*H*t , 前缀: FG , 公式: (B*H-(B-2*t)*(H-2*t))*7850/1E-6 公式数据应放在"用户自定义公式"部分;
    自定义公式的有效符号:
  • 数字
  • 公式运算符 : "+", "-" , "*" , "/" , "^" , "SIN","COS","TAN","ASIN","ACOS","ATAN"
  • 括号 : "(" , ")" 更详细的内容请看材料库文件:TTLib.txt

  • 关键字
